産品規格書

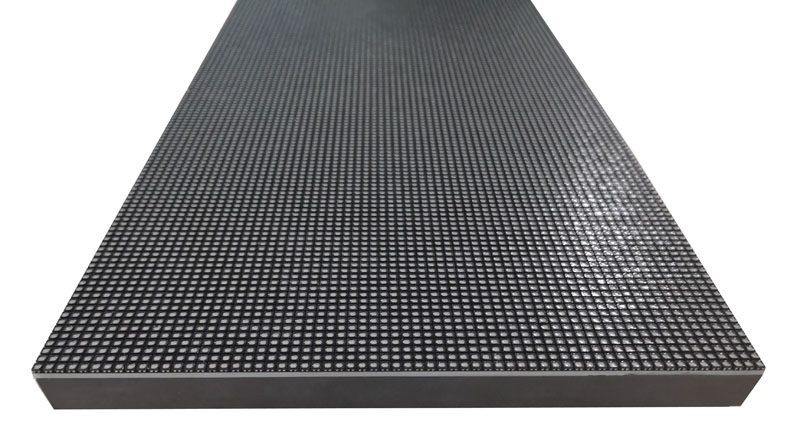

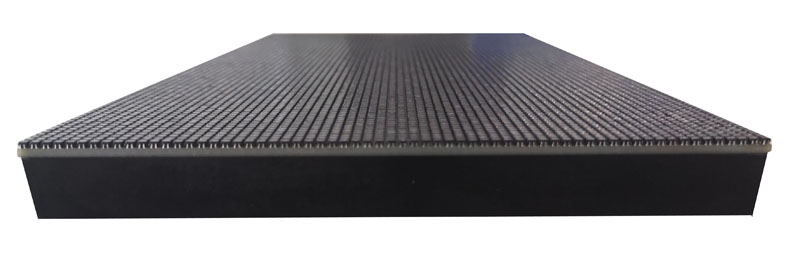

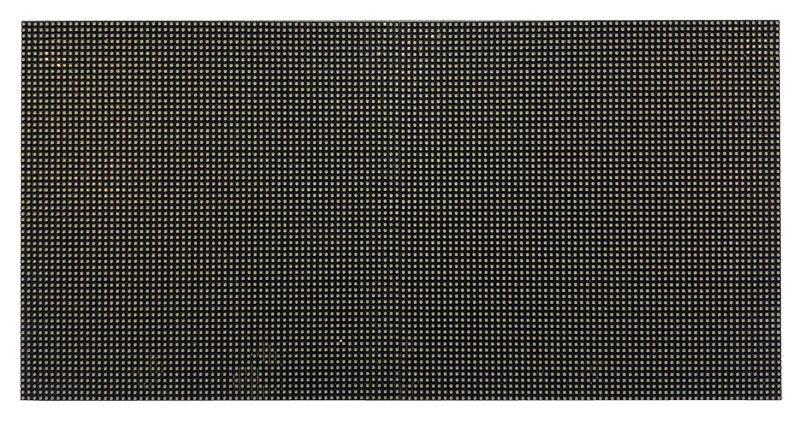

型号：P2.5三合一表貼全彩
MAIN TECHNICAL PARAMETERS FOR INDOOR LED DISPLAY(PITCH2.5)
※單元闆參數
技術參數 （Technical parameters） 單位UNIT 參數值（ parameters values ）
物理點間距 （Pixel pitch） MM 2.5
模塊尺寸 （Panel size） MM L160*H160*T13
物理密度 （Physical density） /M2 160000
像素基色 （Pixel configuration） R/G/B 1,1,1
驅動方式 （Driving method） 1/32恒流掃描Constant current 1/32scan
LED封裝方式（LED Encapsulation） SMD 2121黑燈
顯示分辨率 （Display resolution） DOTS 64X64=4096
模塊重量 （Module weight） KG 0.19
模塊接口 （Module port） HUB-HD75E (2)
模塊工作電壓（Module working voltage） VDC 5
模塊功耗 （Module consumption ） W 15
※屏體參數
模塊視角 （Viewing angle） Deg. 140 度
最佳視距 （Option distance） M 2-30
驅動器件 （Driving device） 2038S/5020
每平米模塊數（Every square metre module） PCS 39.06
最大功耗 （Maximum power） W/ M2 585
換幀頻率 （Frame Frequency） HZ/S ≥60
刷新頻率 （Refresh frequency） HZ/S 2038S/1920 , 5020/≥320
白平衡亮度 （Equilibrium brightness） CD/ M2 900~1100
工作環境溫度（Working environment temperature） 0C -10~60
工作環境濕度（Working environment humidity） RH 10%～70%
屏體工作電壓 （Display working voltage） VAC AC47~63HZ，220V±15%/110V±15%
白場色溫 （Colour temperature） 8500K-11500K
灰度/顔色 （Gray scale/color） ≥16.7M color
輸入信号 （Input signal） RF S-Video RGB etc
控制系統 （Control system） PCTV非線性卡nonlinearity card，DVI顯卡display card，Linsn control system，靈星雨
平均無故障時間 （Mean free error time） HOURS ＞5000
壽命 （Life） HOURS 100000
雜點率 （Lamp failure frequency） ＜0.0001
抗幹擾 （Antijam） IEC801
安全 （Safety） GB4793
抗電擊 （Resist the electricity） 1500V last 1min無擊穿及飛狐No breakdown
屏體重量 （ Steel box weight） KG/ M2 40（标準箱體standard steel box）
漏電電流 （Earth leakage current） mA
IP等級 （IP rating） The back IP40，The front IP50
箱體尺寸（參考）（Steel box size） mm L640Xh640x80
